Обзор 3D принтера Wanhao D12 300

Обзор 3D принтера Wanhao D12 300
Логотип сайта
10.12.2020

Всем привет, друзья!

С вами как всегда Цветной мир и сегодня пойдёт разговор о китайских инновациях. Мы давно знакомы с компанией Wanhao, а в этом году она не перестаёт радовать нас новинками в сфере 3D технологий. Только на этот раз это не увеличенная или улучшенная версия какого-либо из имеющихся принтеров, а нечто совершенно новое.

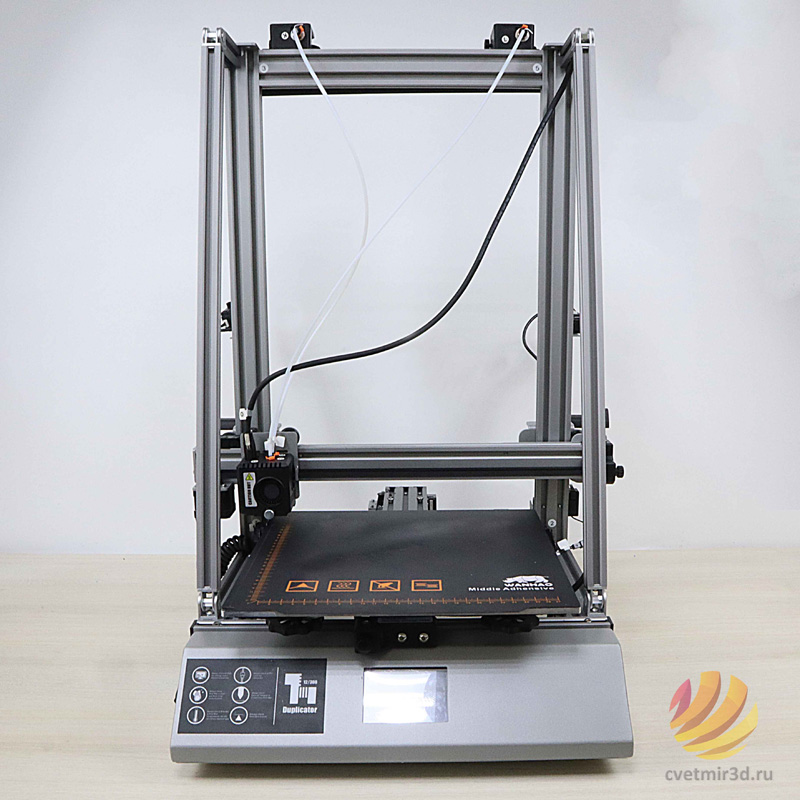

Модель Wanhao Duplicator 12 300 – это результат всех предыдущих технических изысканий компании. Тут присутствуют как решения, использованные ещё в D6, так и в D9 и D10. Больше всего он похож на D9 поэтому мы будем сталкивать лбами именно эти два принтера. Сегодня мы посмотрим, насколько далеко вперёд, или, может, назад, он от него ушёл.

wanhao_d12 300_1.jpg

Комплект поставки

Как и все «прюшеподобные» принтеры от Wanhao, D12 300 поставляется в полуразобранном виде. Сборку подробнейшим образом мы рассмотрели в видео версии обзора, а тут лишь разберёмся в комплектации.

wanhao_d12 300_2.jpg

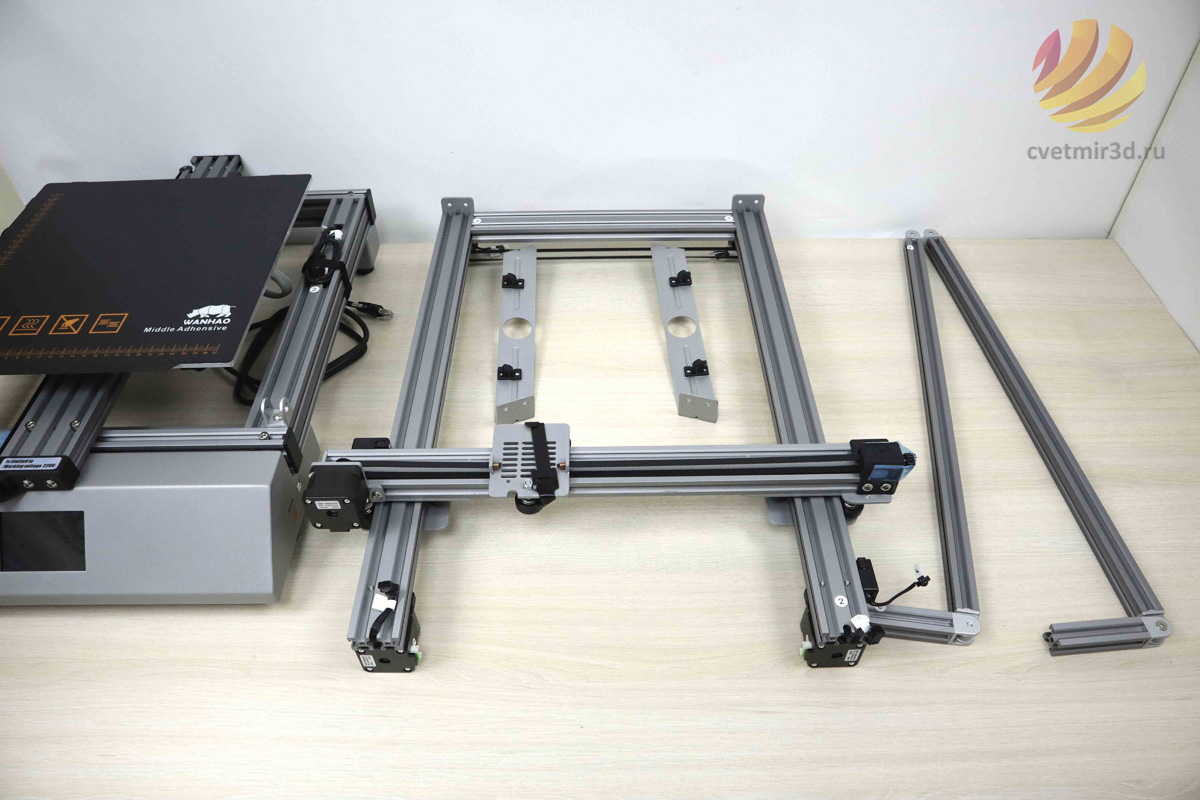

В коробке мы найдём базу со столом и модулем управления, собранный каркас осей X и Z, а также две детали из профиля на шарнире. Помимо корпусных запчастей в общей коробке можно найти 2 маленьких катушки пластика и две коробочки – побольше и поменьше.

wanhao_d12 300_3.jpg

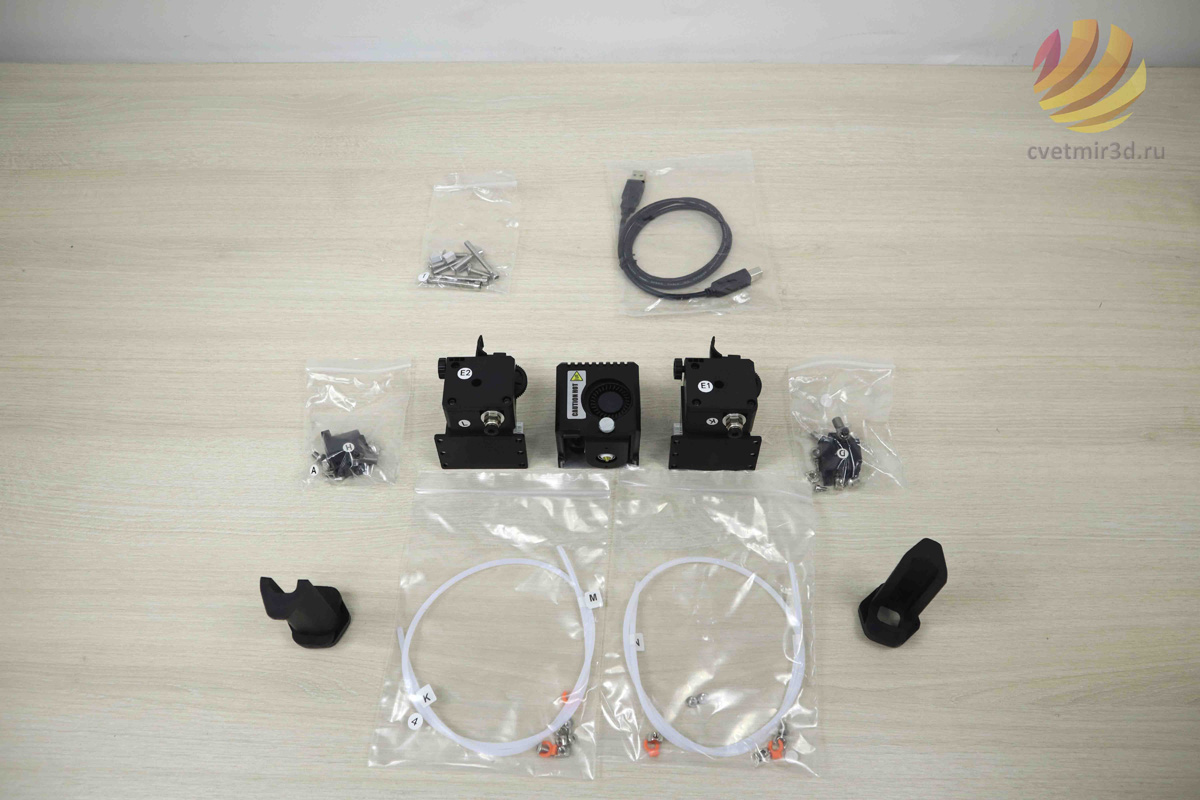

По итогам анпакинга из этих коробок мы получили полный стол запчастей. Далее из большой коробки извлекли ещё набор инструментов чтобы всё это собрать и комплект для печати из флешки, картридера, пинцета, шпателя и иголочки для чистки сопла.

wanhao_d12 300_4.jpg

wanhao_d12 300_5.jpg

Дизайн и конструкция

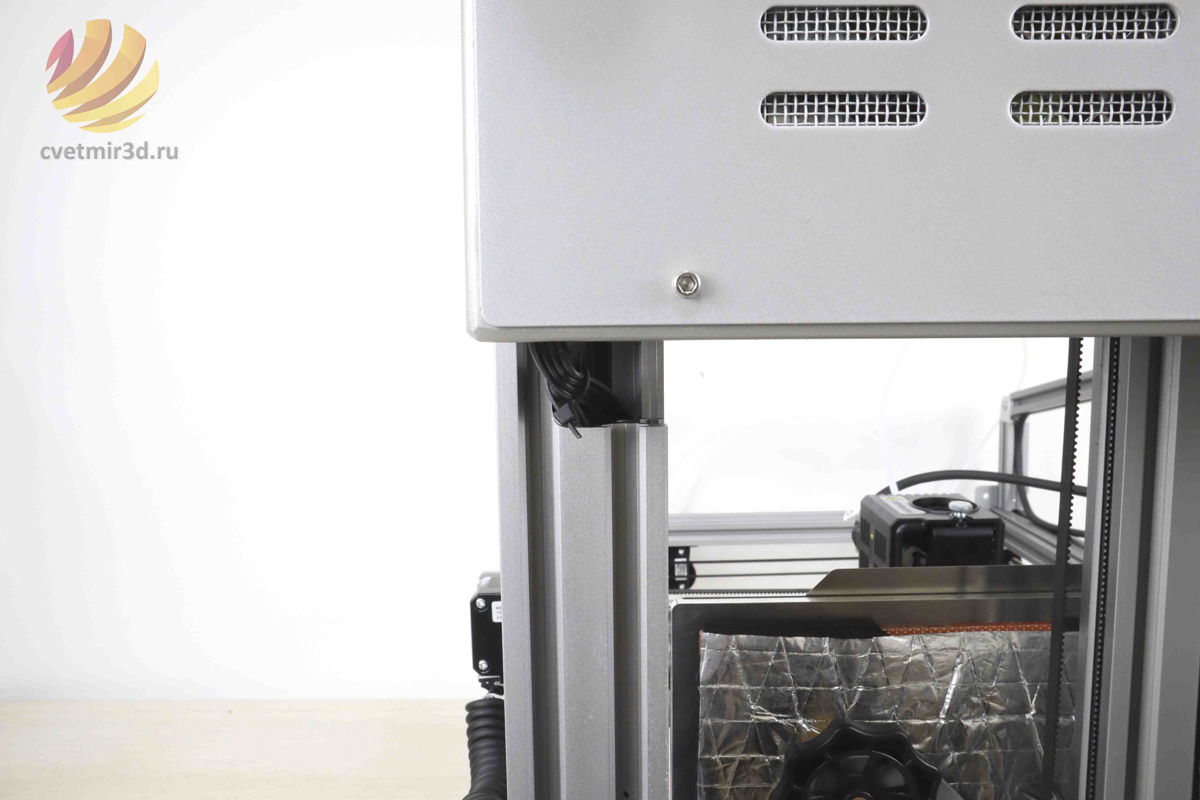

Конструктивно принтер похож на младшую модель, но, если присмотреться становится ясно, что отличий довольно много. Во-первых, корпус теперь собран из стандартного 20-го профиля, благодаря чему большинство проводов проходит внутри рамы и не бросается в глаза.

wanhao_d12 300_6.jpg

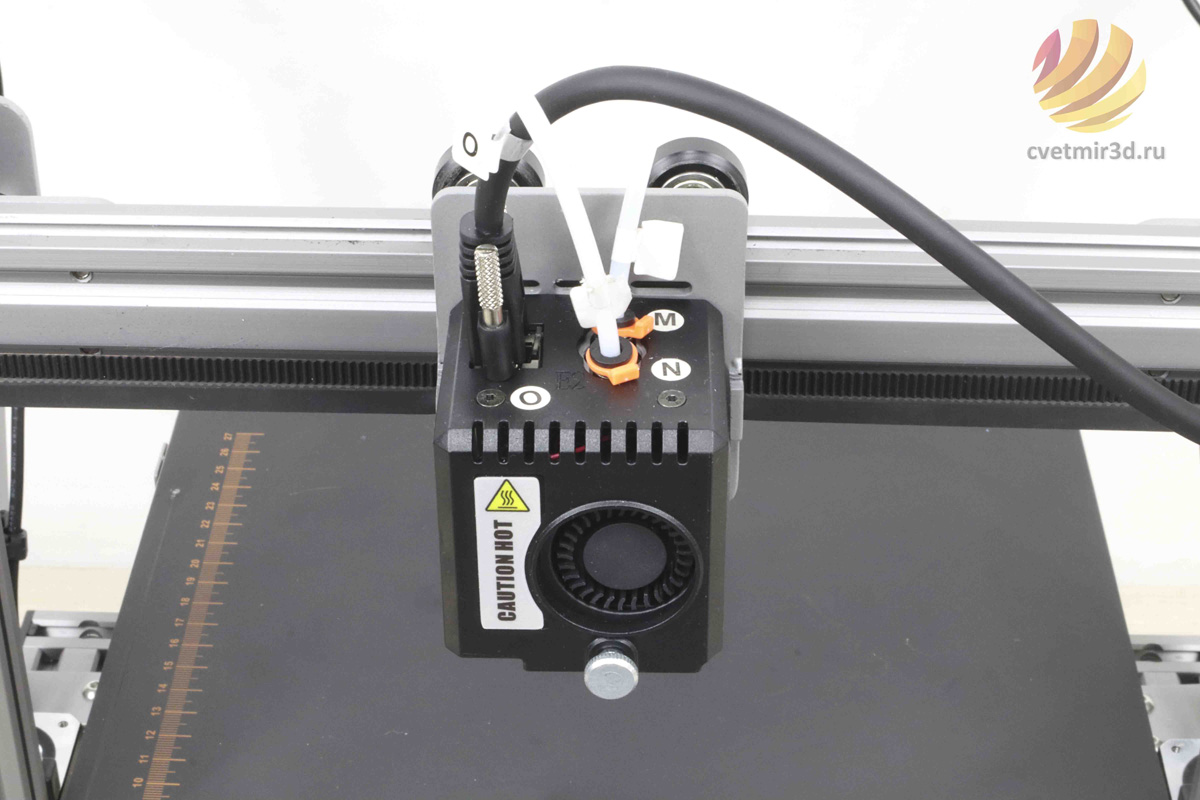

Выполнен он в красивом серебристом цвете. Все провода «подросли» качеством и выглядят дорого. В особенности интересны кабели оси X и печатающей головки. Первый стал витым и теперь не рискует за что-то зацепиться, а второй получил очень прочную изоляцию и фиксируется к головке двумя винтами.

wanhao_d12 300_7.jpg

wanhao_d12 300_8.jpg

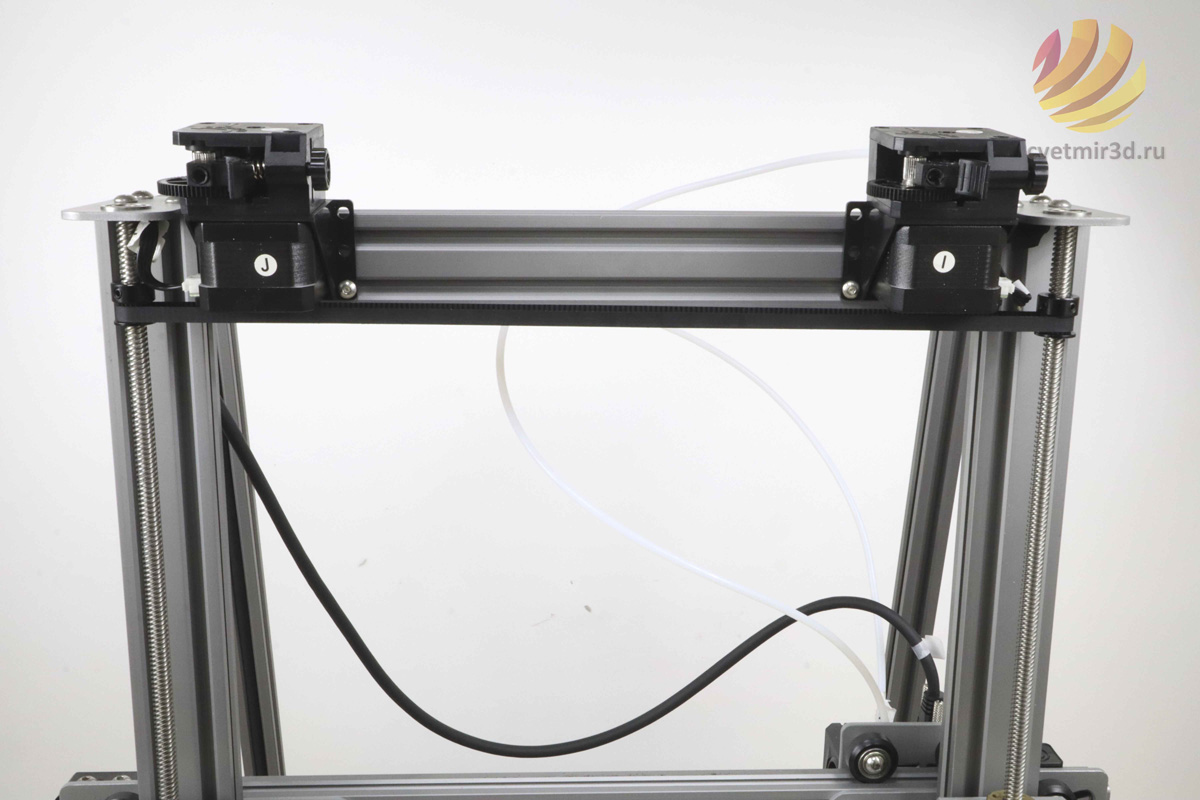

Печатающая часть полностью преобразилась. Наверху у рамы принтера расположились 2 подающих механизма типа «Титан экструдер». От них к печатающей головке идут две трубки для филамента, ведь данный принтер позиционируется как способный печатать двумя материалами, но о печатающей головке мы поговорим позже.

wanhao_d12 300_9.jpg

wanhao_d12 300_10.jpg

Стол обзавёлся съёмным магнитным покрытием с пометкой «Middle Adhezive». Вполне возможно, что более зацепистые версии данного покрытия будут использоваться компанией и дальше в других моделях.

wanhao_d12 300_11.jpg

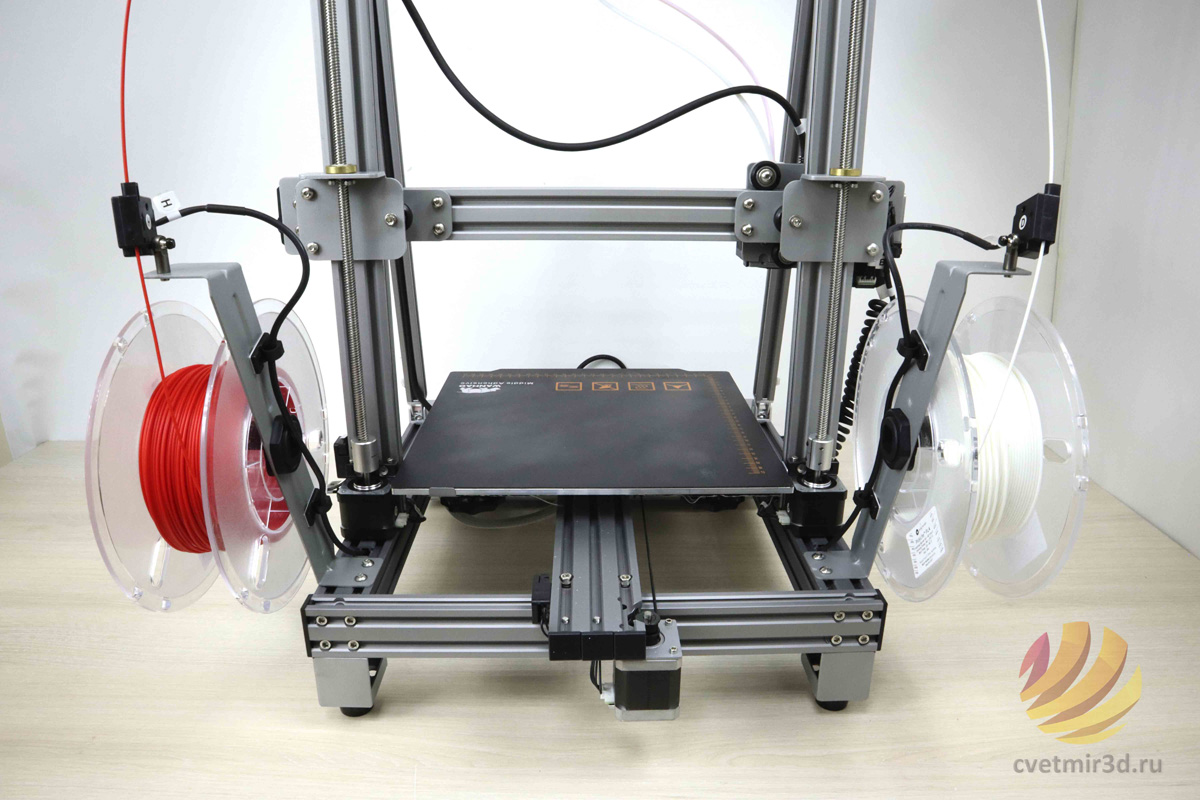

На задней части принтера по обеим сторонам расположились держатели для катушек, а на самом верху датчики обрыва нити на шарнирах. Оси движутся, как и раньше, при помощи роликов Openbuilds, на оси Z появился ремень для синхронизации движения. В теории благодаря этому должно быть куда меньше перекосов портала.

wanhao_d12 300_13.jpg

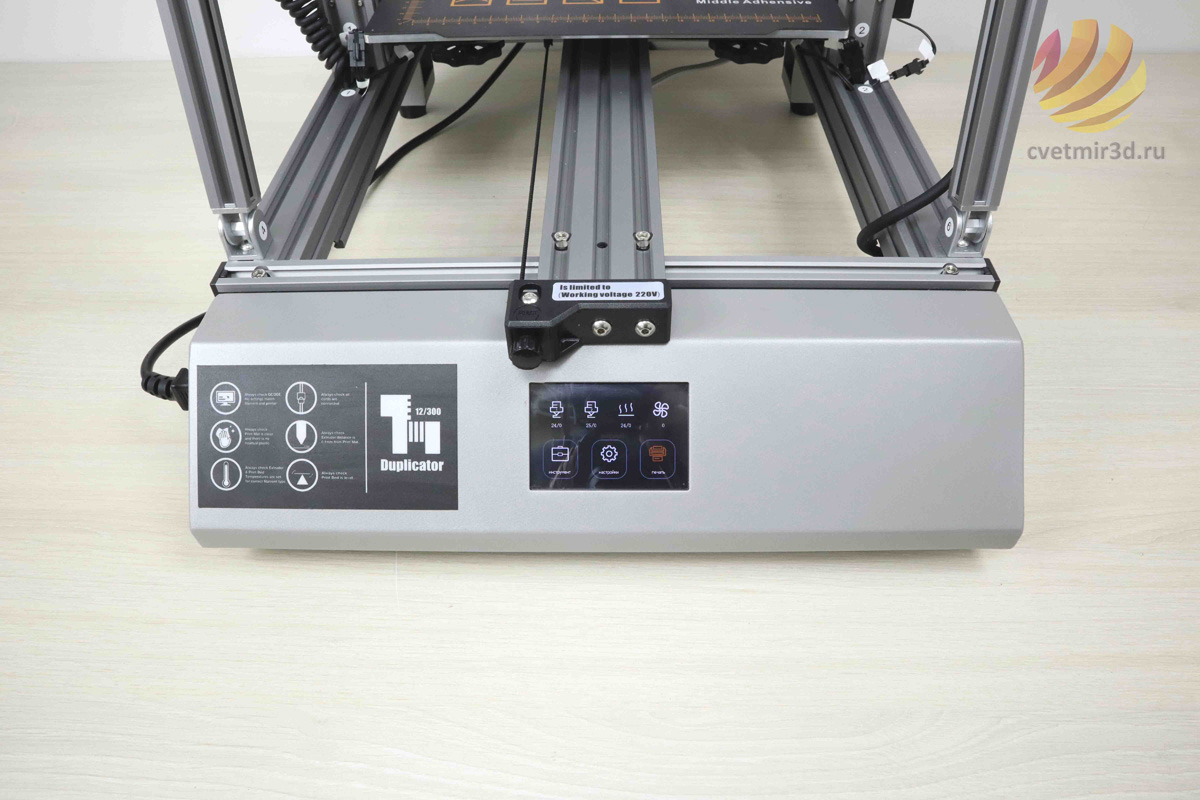

Модуль управления копирует строение предыдущей модели, только экран переехал в центральную часть и обзавёлся новой прошивкой.

wanhao_d12 300_12.jpg

Печатающая головка

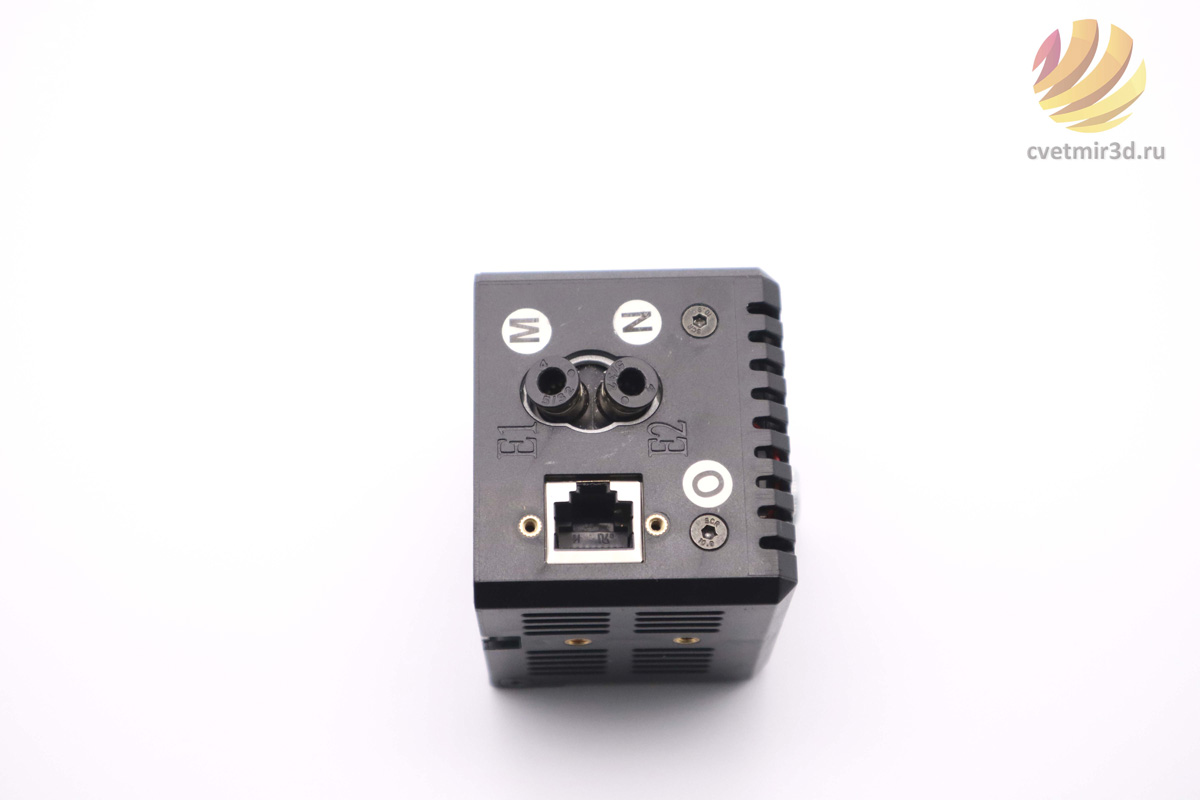

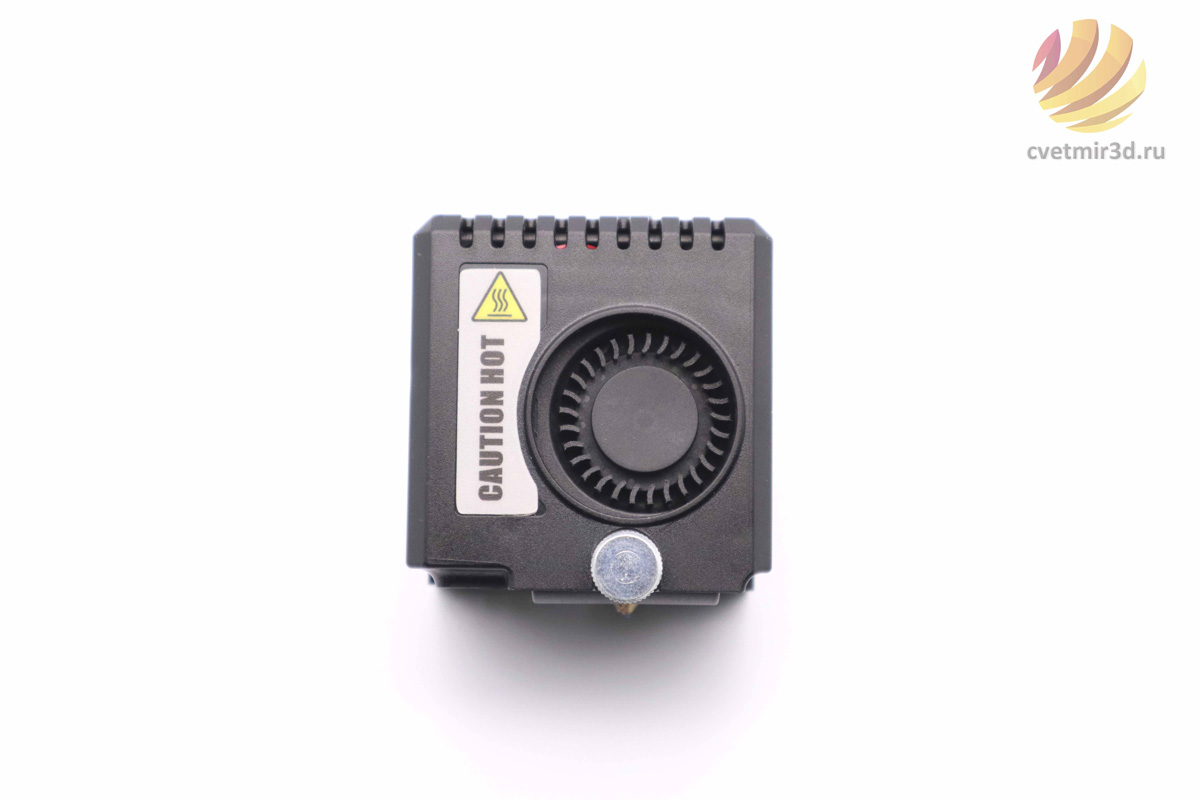

Так как каретка оси X в данном принтере почти не претерпела изменений, то и головка тут также съёмная. Прикручивается она на два винта сзади и довольно легко снимается. Рассмотрим её поближе. В верхней части располагается «ethernet» разъём для нового кабеля подключения. По двум сторонам от него отверстия для фиксирующих винтов. Рядом с ними два фитинга для удержания трубок, по которым приходит филамент. Вся магия двухцветной печати происходит прямо за этими фитингами. В отличие от внешнего Y-образного разветвителя у Wanhao он выполнен прямо внутри радиатора, что уменьшает расстояние, необходимое для отката пластика при смене экструдеров.

wanhao_d12 300_14.jpg

wanhao_d12 300_15.jpg

wanhao_d12 300_16.jpg

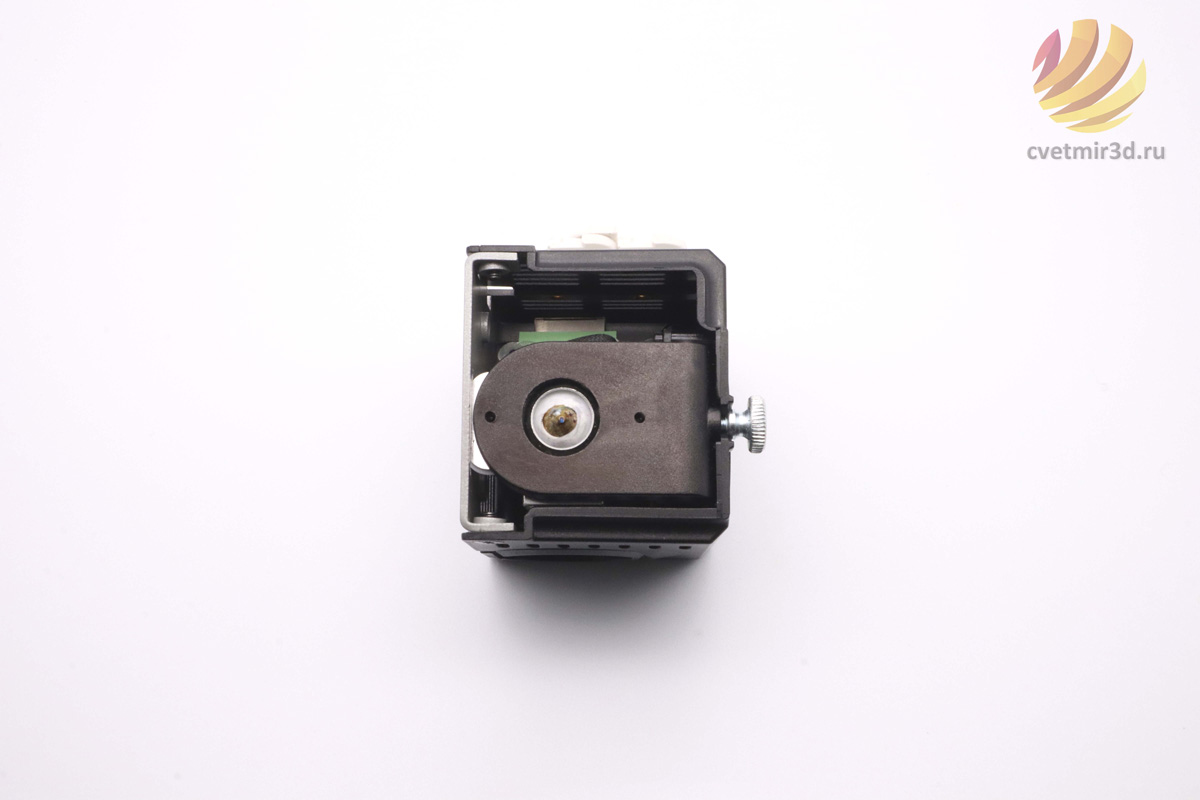

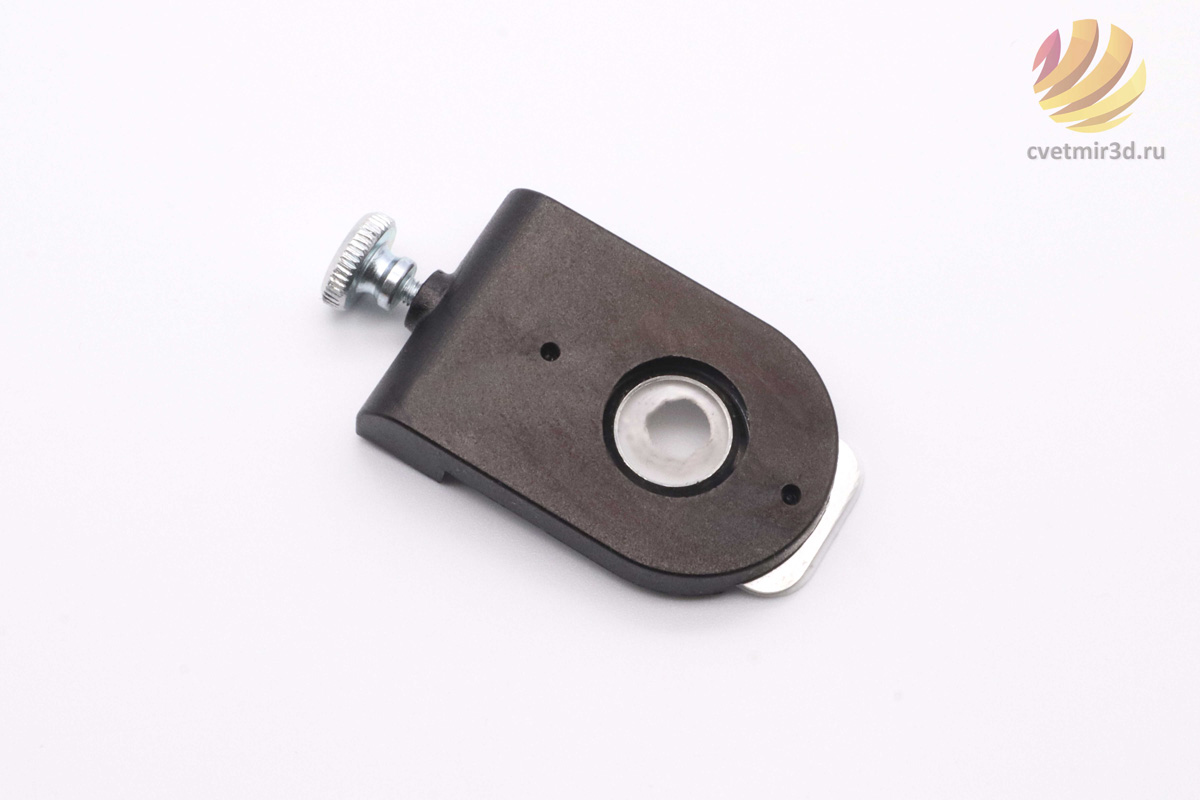

В нижней части головки есть съёмное круговое охлаждение, очень похожее на такое, как у Wanhao D10. Справа 30-миллиметровый вентилятор обдува радиатора, а спереди - 40-миллиметровый обдува модели.

wanhao_d12 300_17.jpg

wanhao_d12 300_18.jpg

Электроника

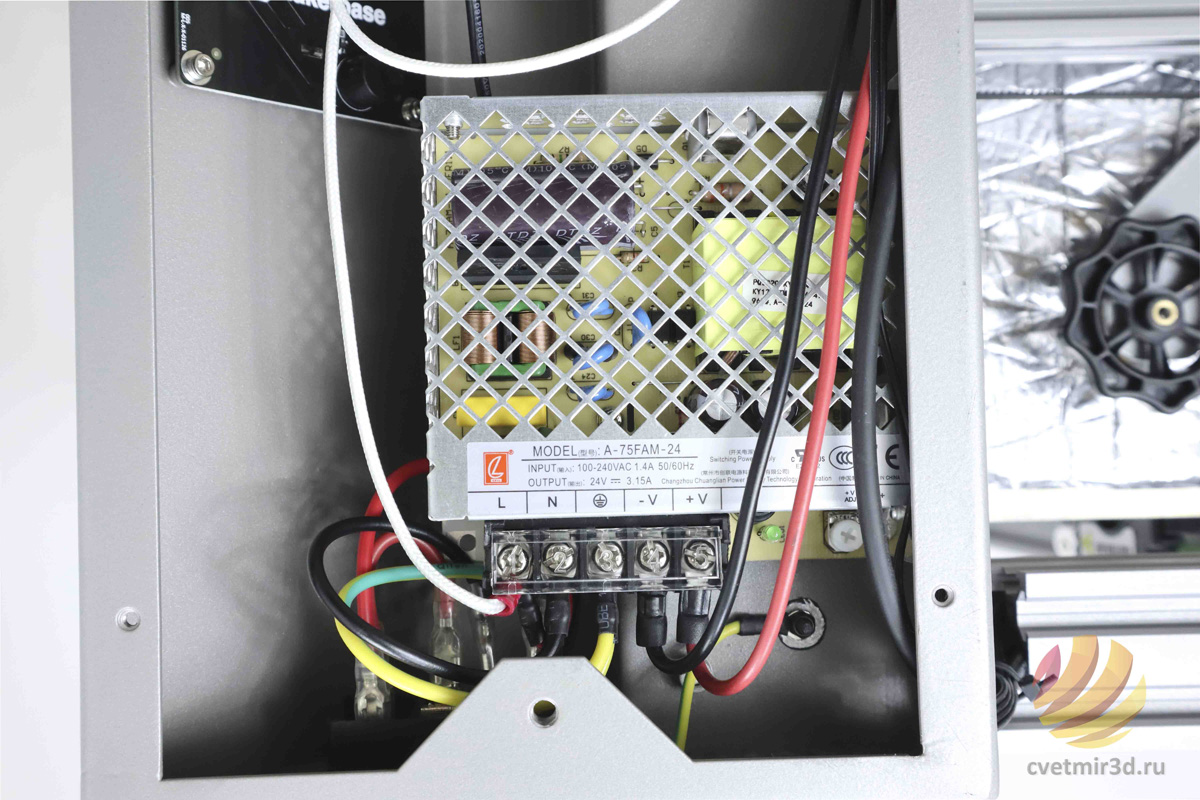

Продолжим копаться в данном принтере и заглянем в блок управления. Основной модуль тут – плата Makerbase Robin Nano версии 1.2, работающая на 32-x битном процессоре STM32 соответственно. Установлены тихие драйвера TMC 2209 по всем осям, кроме экструдеров. Нагрев стола управляется не с платы, а отдельно стоящим твердотельным реле на 220В. Это позволило разгрузить блок питания, а следовательно, и удешевить всю конструкцию. Ну и в дополнение стоит турбовентилятор, который охлаждает драйверы на плате. Ничего сложного в данной схеме нет, всё предельно просто и понятно.

wanhao_d12 300_19.jpg

wanhao_d12 300_20.jpg

wanhao_d12 300_21.jpg

Тестирование принтера

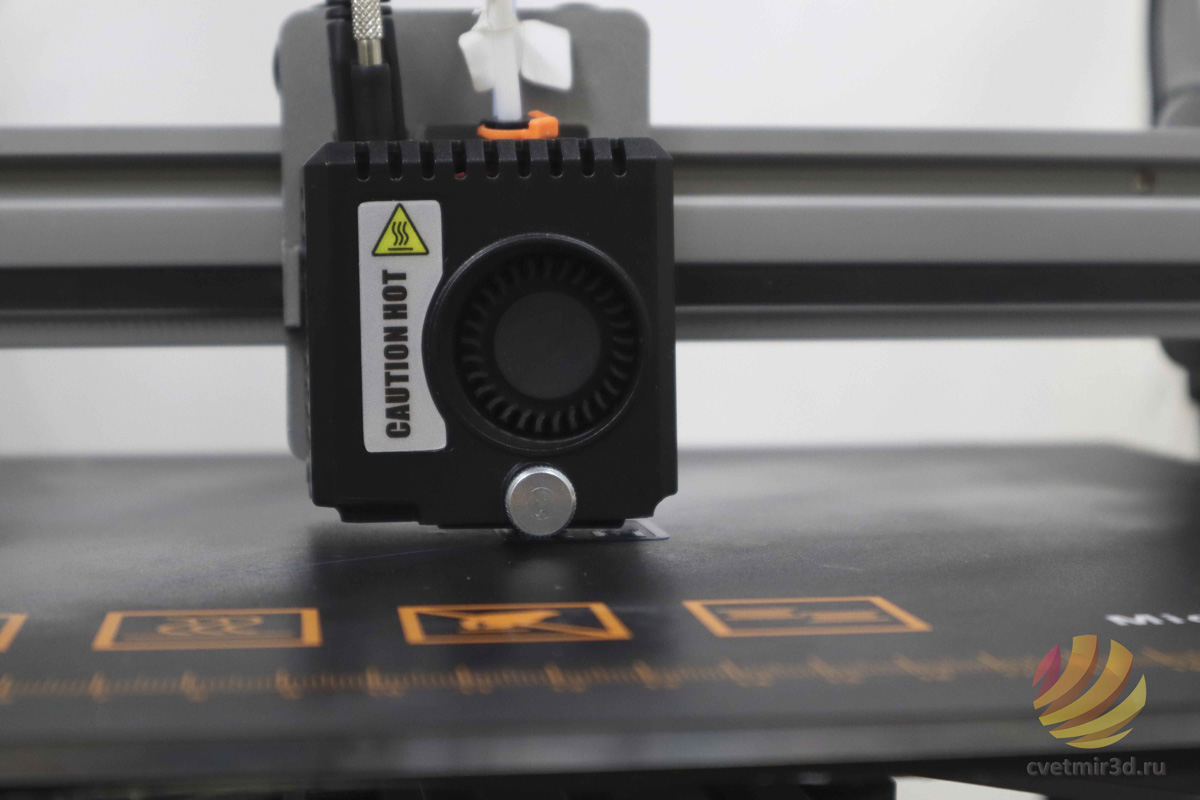

Начнём тестировать данный принтер. Для первой печати мы выбрали модельку калибровочного кота. На ней мы сможем увидеть качество и точность печати. Печатаем из синего PLA от TIGER. Я использую не проприетарный слайсер, а обычную Cura последней версии, так как принтер отказался работать с командами смешивающего экструдера на родной прошивке. При настройке данного принтера в CURA важно установить вариант G-кода «Repieter», иначе могут возникать проблемы при печати.

wanhao_d12 300_22.jpg

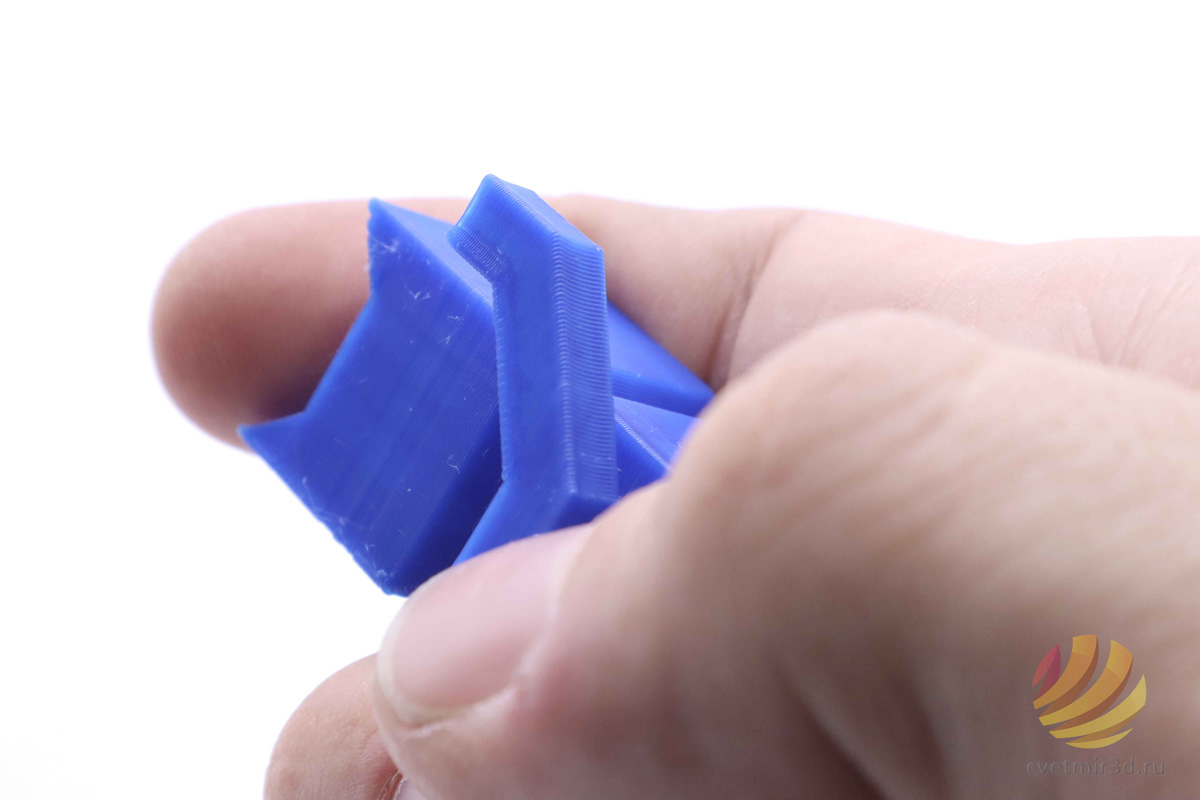

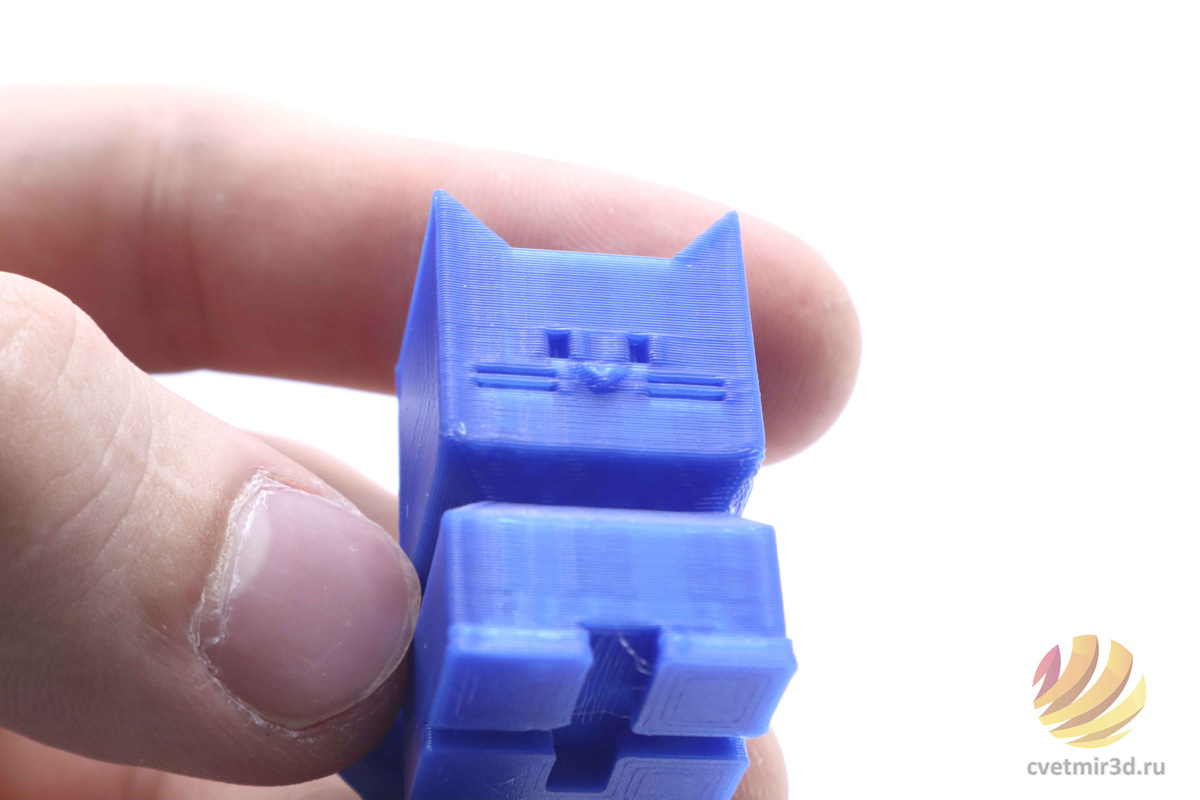

Котик получился неплохо. Слои лежат ровно, ничего не перекосило. Заметен некритичный вобблинг на резких углах, но сейчас и не найти принтер, который бы за эти деньги печатал бы без него.

wanhao_d12 300_26.jpg

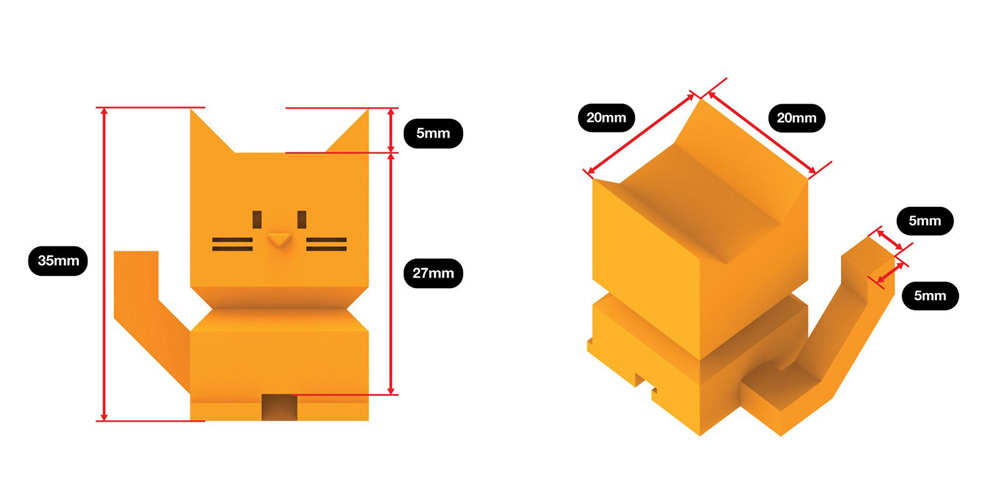

Сравним точность размеров с размерами компьютерной модели. X-20.02, Y-19.92. Хвост – 5.1 на 4.99. И, наконец Z – 34.26. Если расхождения и есть, то они не критичны, а такой точности с лихвой хватит для печати простых изделий не требующих сверхточности.



wanhao_d12 300_24.jpg
wanhao_d12 300_25.jpg
wanhao_d12 300_27.jpg

Вторую модельку мы будем печатать из чёрного PETG от Tiger3D. Эта печать покажет нам, как на этом принтере печатаются нависания и механизмы, которые должны работать сразу при снятии со стола.

wanhao_d12 300_28.jpg

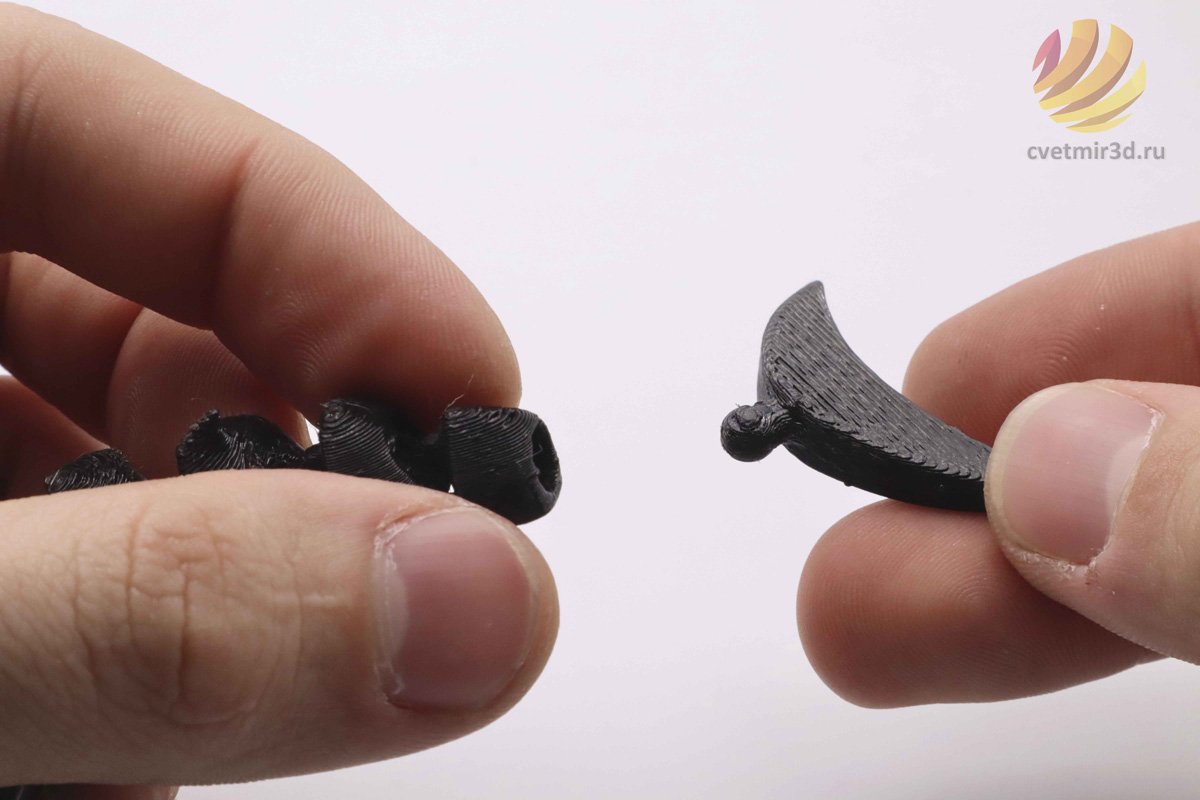

Из PETG моделька получилась хуже, чем из PLA. Вероятно, это связано с особенностями сопла в данном принтере. Мне кажется, из-за короткой зоны плавления пластик не успевал подаваться в нужном объёме. Из-за этого в каких-то местах модели наблюдается недоэкструзия, а в каких-то, наоборот, прыщи и волосы между деталями. Стыки движутся сразу при снятии, разрабатывать ничего не пришлось, но зазор настолько большой, что у акулы отвалился хвост. В целом вердикт печати PETG – неудовлетворительно. Поэтому продолжим печать PLA.

wanhao_d12 300_30.jpg

wanhao_d12 300_31.jpg

wanhao_d12 300_32.jpg

wanhao_d12 300_33.jpg

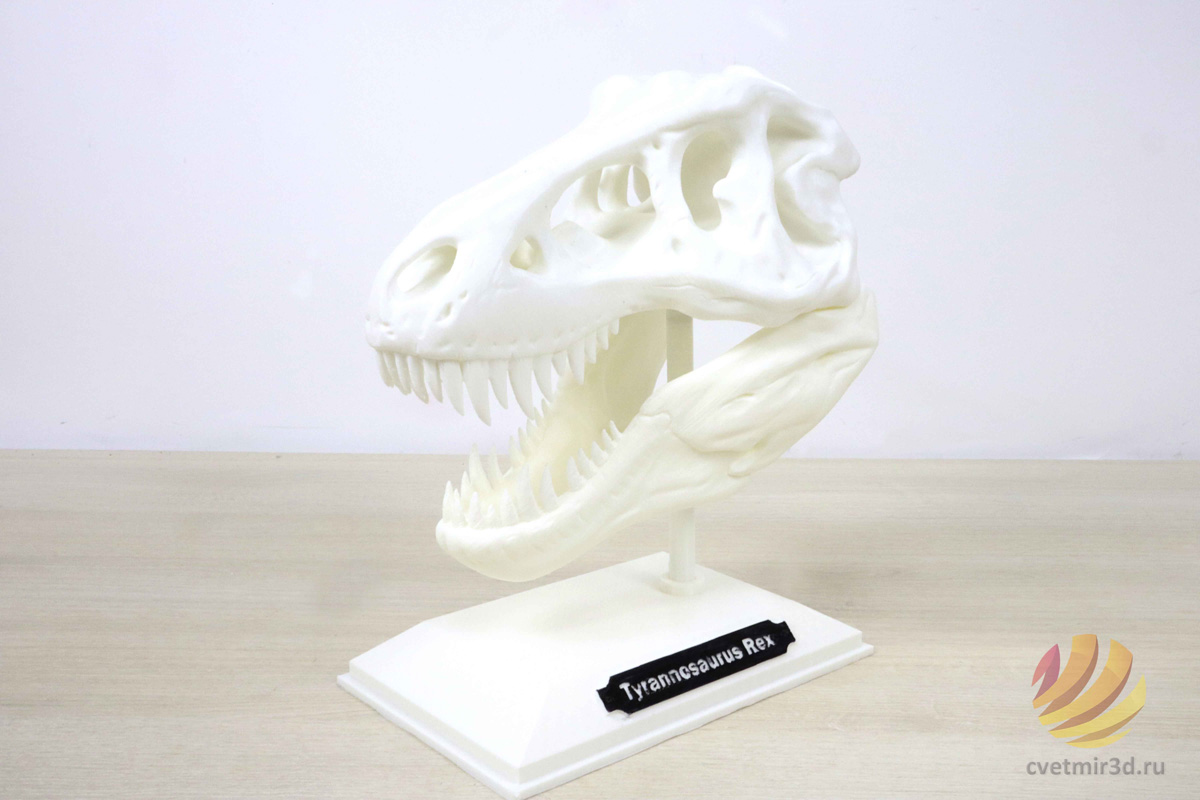

Теперь проведём длительный стресс тест. Печататься будет довольно большая модель черепа тираннозавра, состоящая из двух частей. На данной модели будет понятно – справится ли принтер с художественной печатью и насколько хорошо. Общее время печати данной сборки более 30 часов. Мы использовали пластик REC PLA White.

wanhao_d12 300_34.jpg

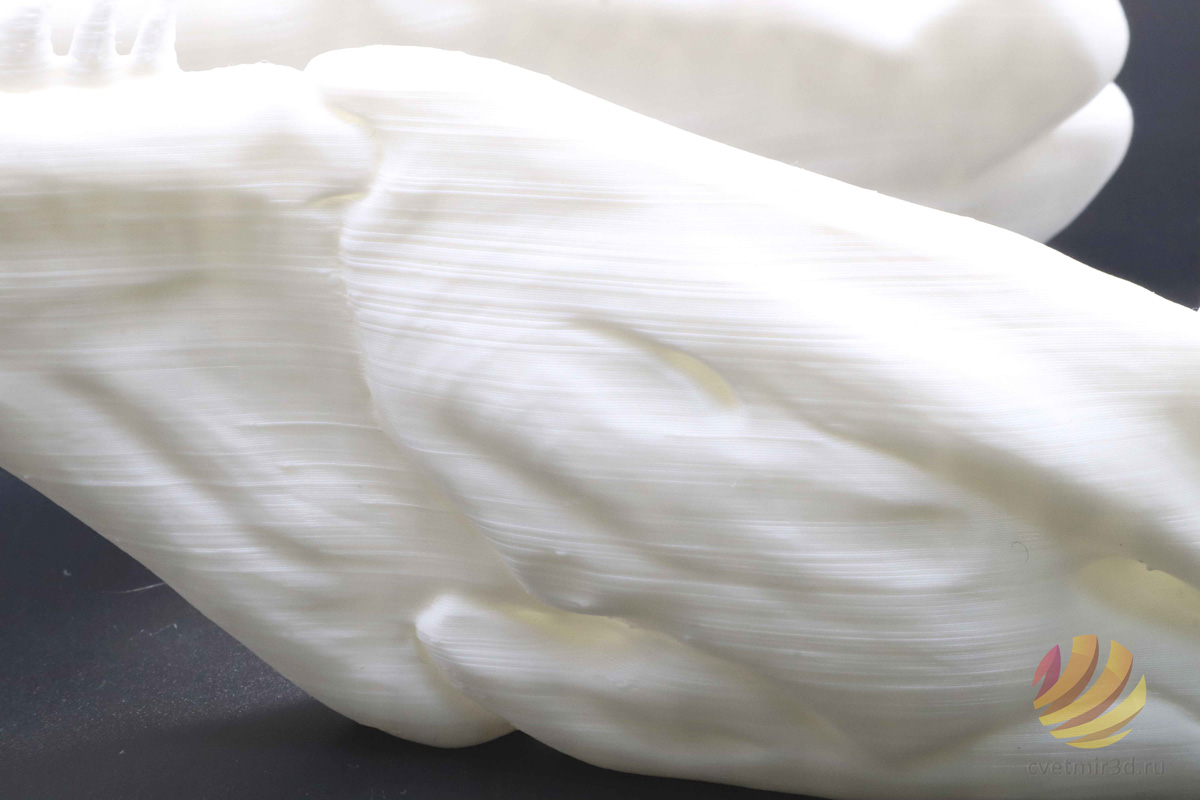

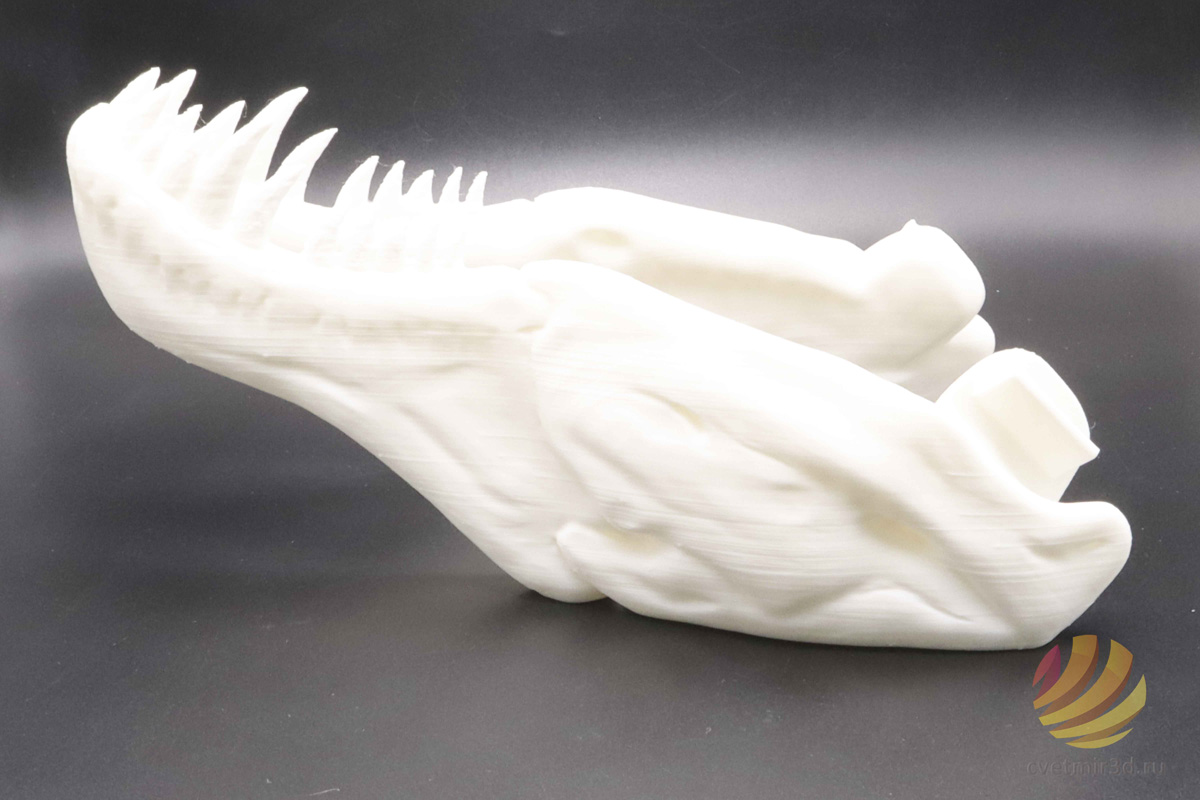

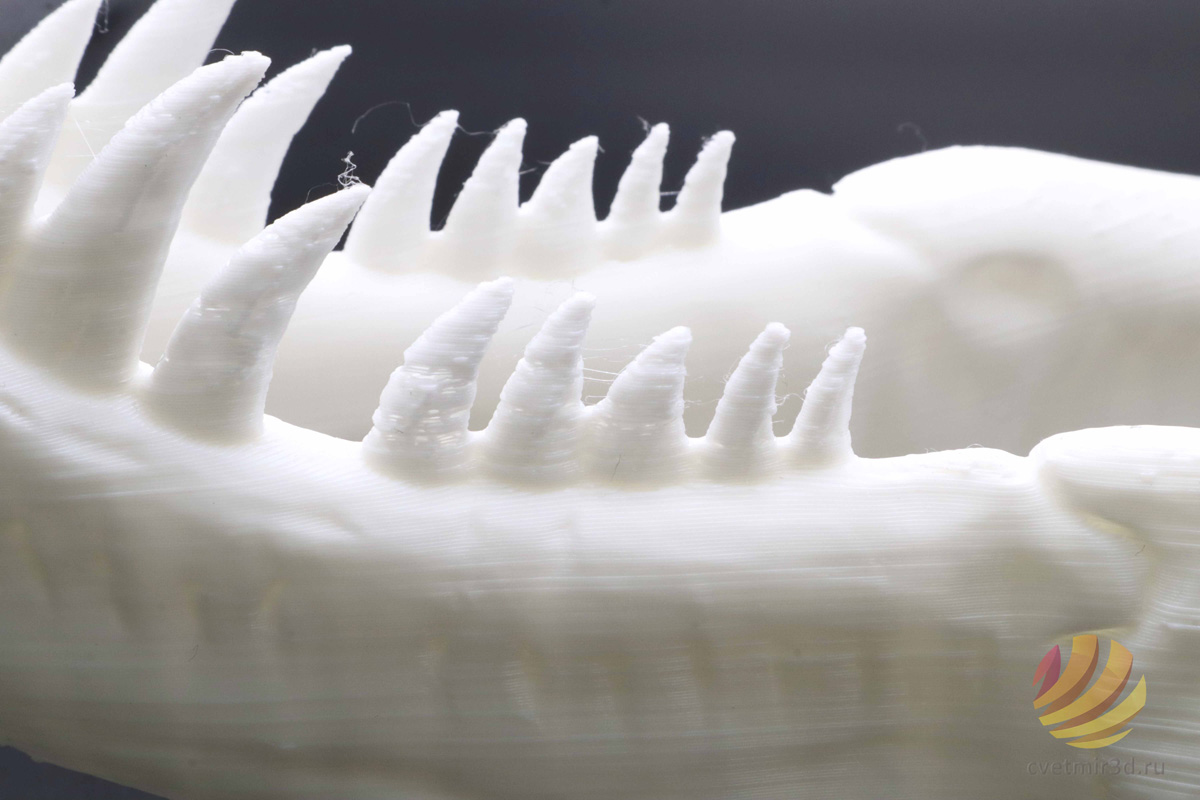

Посмотрим на них отдельно. Для начала челюсть. В целом она получилась сносно. Но косяки всё же есть. Главными из них я считаю полосы по всей высоте модели и недоэкструзию на малых элементах. Ну и небольшие прыщи на стенках никуда не делись. Нависания, к слову, получились очень неплохо – тут сказалось грамотно построенное охлаждение зоны печати.

wanhao_d12 300_35.jpg

wanhao_d12 300_36.jpg

wanhao_d12 300_37.jpg

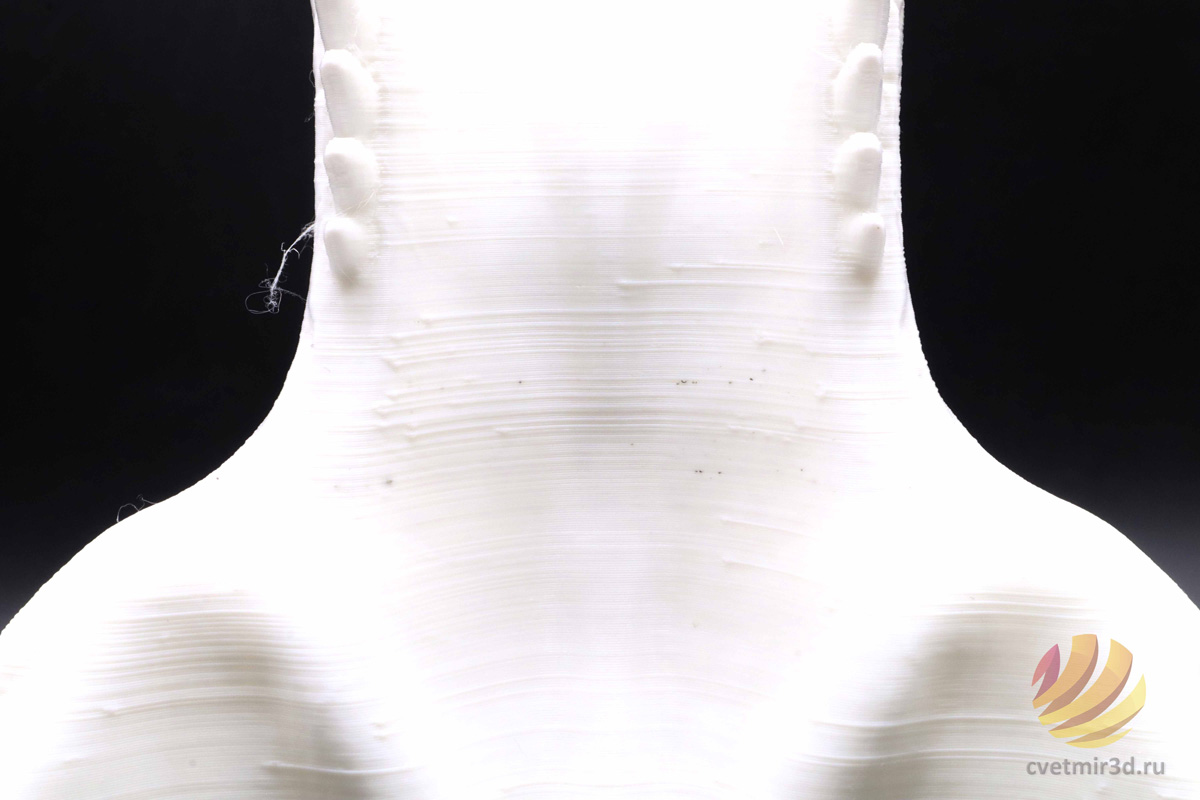

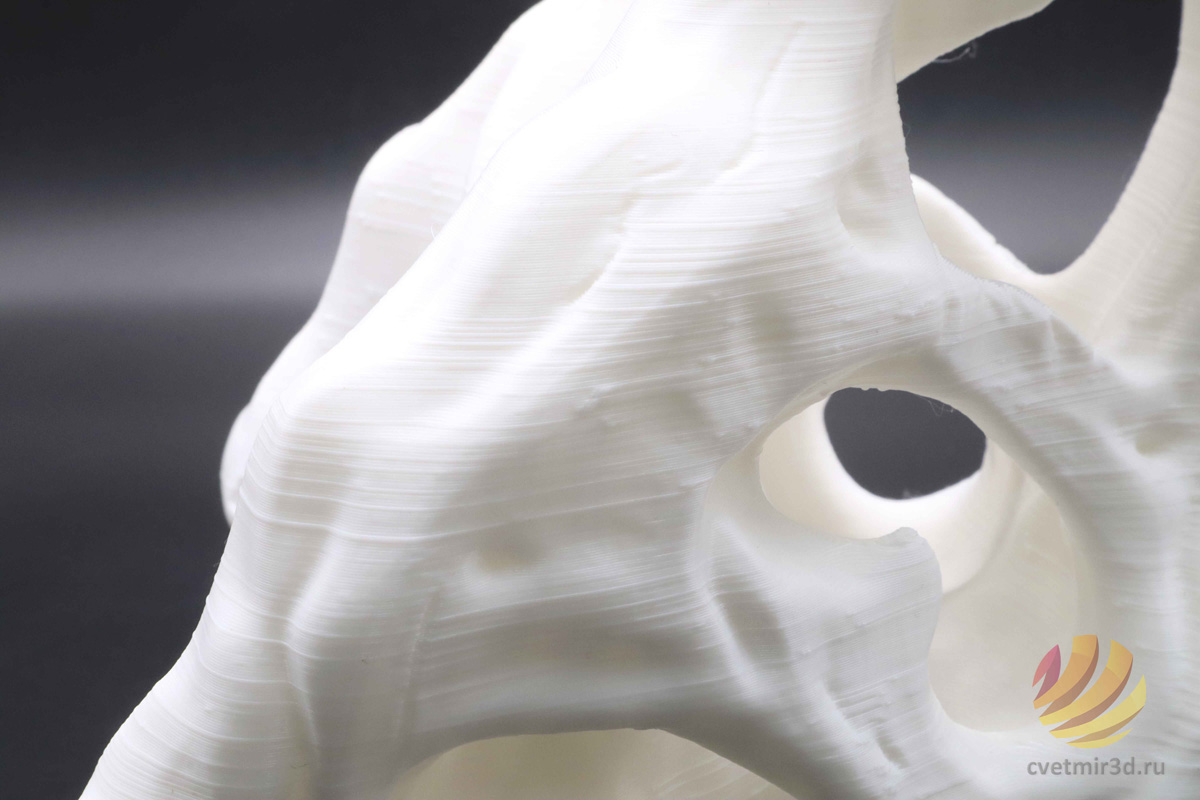

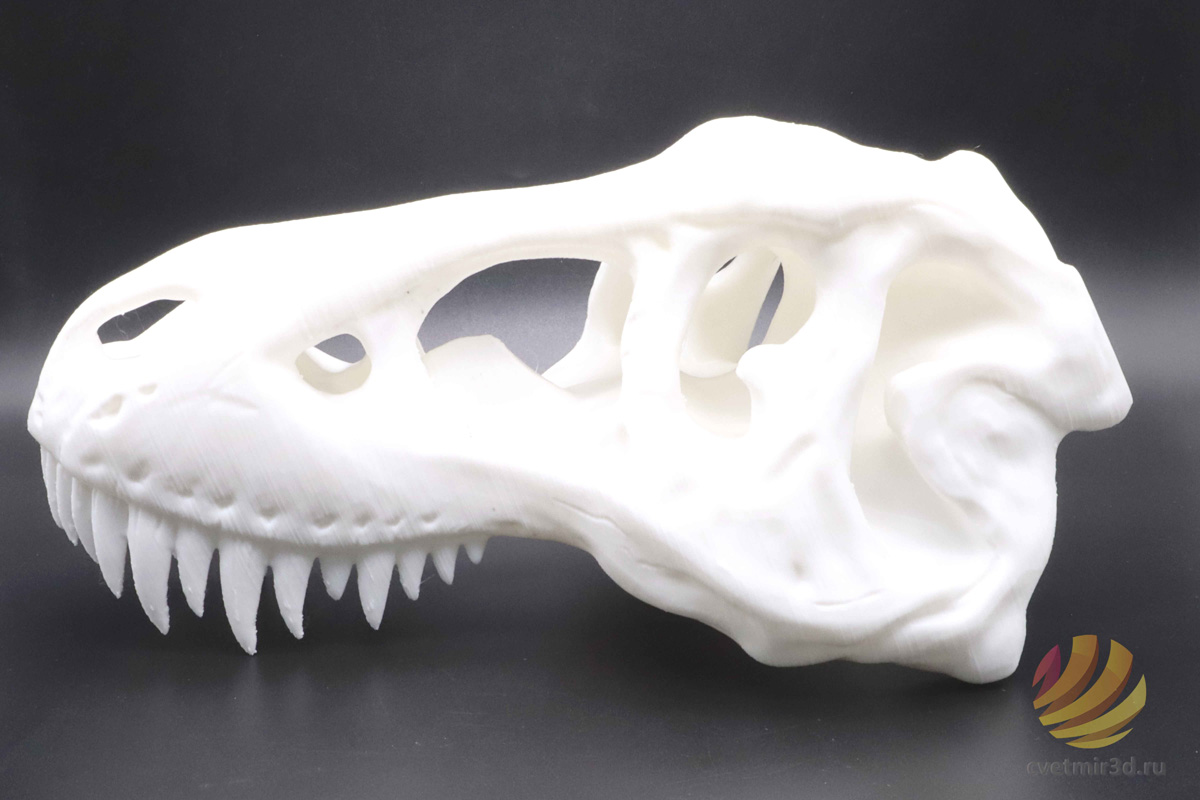

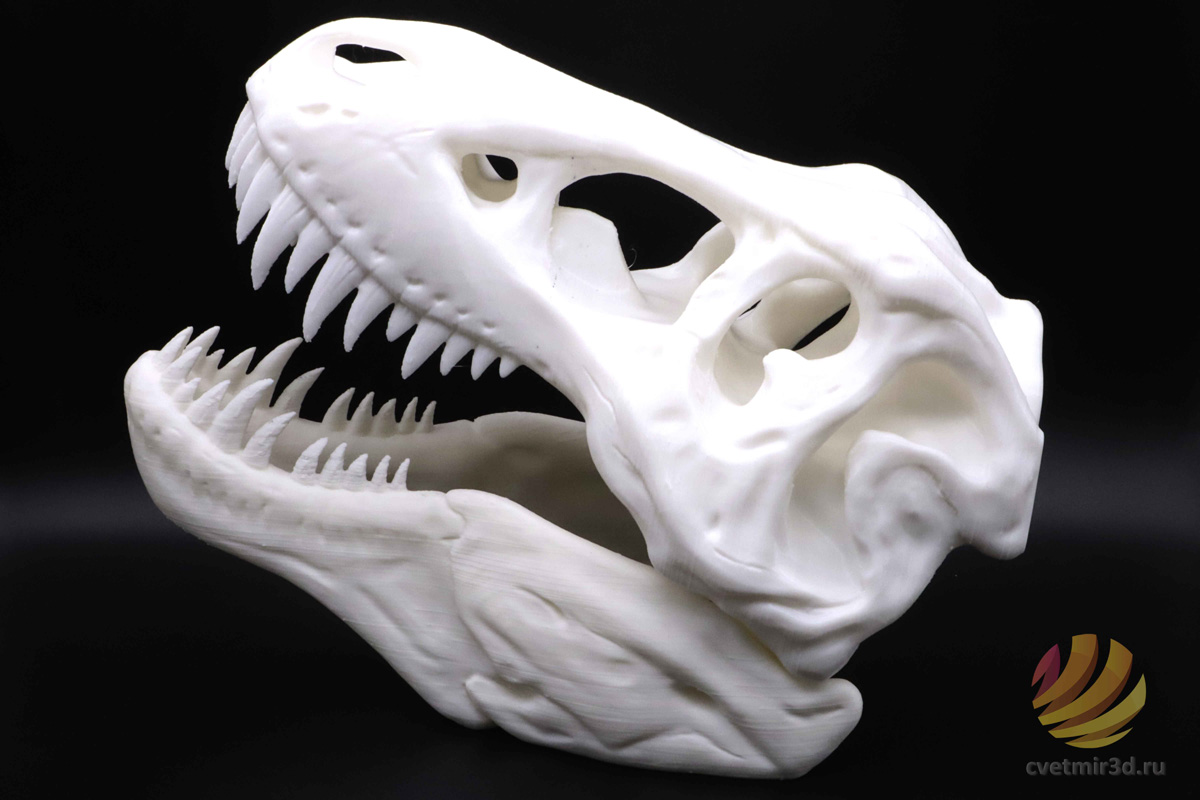

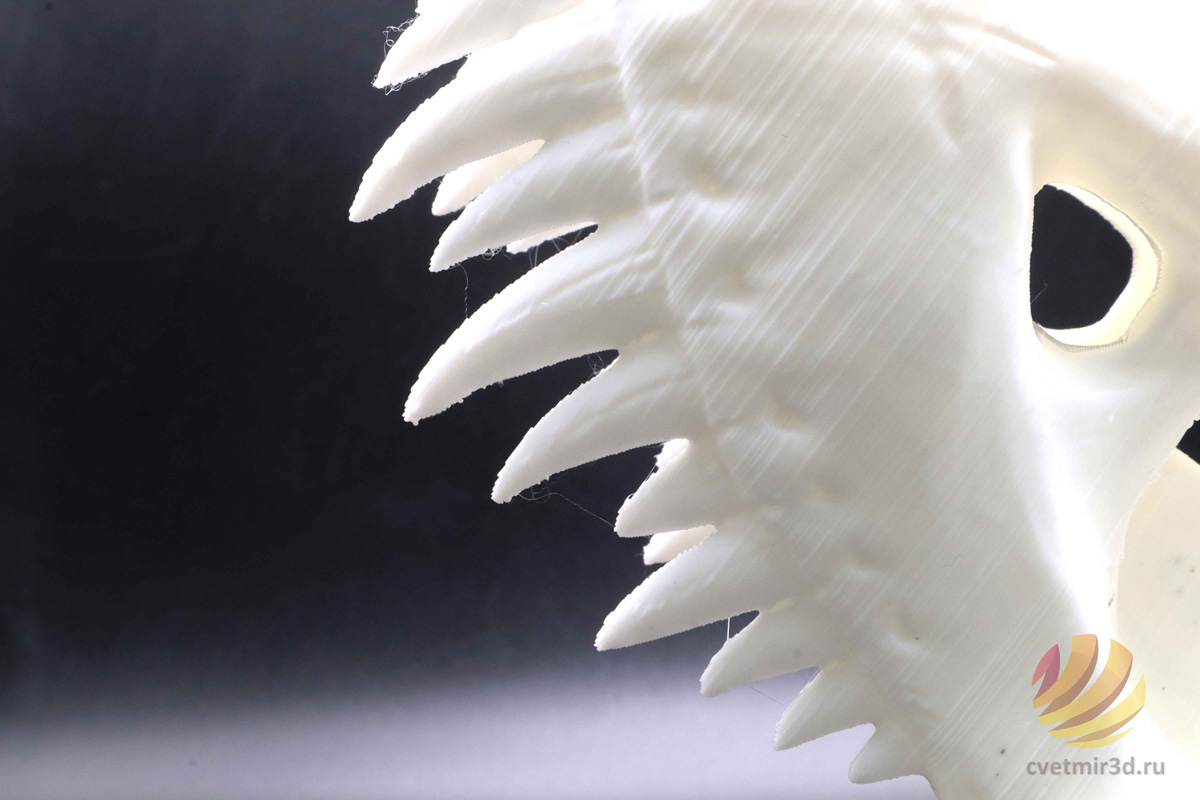

Далее мы напечатали основную часть черепа. Она на удивление напечаталась с волосами, хотя настройки были абсолютно такими-же. Недоэкструзии, при этом, я нигде не заметил. Внешние стенки вновь не радуют присутствием прыщей, но в целом получилось нормально. В центре модели возникли какие-то, не совсем понятные, чёрные вкрапления. Это либо куски ремня, либо же остатки пластика от двухэкструдерных тестов.

wanhao_d12 300_38.jpg

wanhao_d12 300_39.jpg

wanhao_d12 300_40.jpg

wanhao_d12 300_41.jpg

wanhao_d12 300_42.jpg

wanhao_d12 300_43.jpg

wanhao_d12 300_44.jpg

wanhao_d12 300_45.jpg

Что касается двухэкструдерной печати – тут всё гораздо сложнее. Сколько бы я не пытался – победить её у меня так и не получилось. На протяжении целого месяца я подбирал настройки и консультировался с нашими китайскими поставщиками. Однако, не смотря на все усилия, удалось напечатать только две модельки, одна из которых получилась с дефектом. В остальных случаях пластик застревал и не подавался в сопло. В процессе настройки пару раз экструдер забивался настолько, что приходилось разбирать половину головки для его прочистки. Благо делается это не очень сложно. Вот такая вот печальная история.

wanhao_d12 300_47.jpg

wanhao_d12 300_48.jpg


Итоги

Компания Wanhao, пытаясь выпускать как можно больше новинок, забывает, что их покупатели ценят качество и стабильность работы, а не скорость выхода новых моделей. Данный принтер позиционируется как решение для новичков в 3D печати, но им он как раз-таки не подойдет. Для нормальной работы принтер необходимо перепрошивать из коробки, что огромный минус.

Двухэкструдерная печать на этом принтере, как вы знаете, вообще не удалась. Не известно, виноват ли в этом какой-нибудь брак самого принтера или же мне просто не удалось подобрать подходящие параметры. Если кто-то из тех, кто сталкивался с подобными экструдерами смог победить такую проблему – с радостью узнаю ваш метод в комментариях. Мои настройки вы можете видеть на фотографиях. В крайнем случае два подающих механизма можно использовать, чтобы каждый раз не перезаправлять катушку с другим материалом.

Как одноэкструдерный принтер, Wanhao D12 300 не плох, но для качественной печати требует небольшой доработки и правильной настройки. В целом одним соплом печатать можно. Что-же в итоге остаётся? Красивый, качественный корпус, хорошая система передвижения, прочные кабели, магнитный стол с адгезивным покрытием и тишина работы. И всё это построено на распространённой плате Robin Nano. Если вы энтузиаст, который хочет собрать свой принтер мечты, то данная модель идеальна, как база для доработок. Но если же вы просто хотите печатать качественно, не вдаваясь в дебри настроек, то я советую вам подождать, когда Wanhao допишут прошивку и исправят недочёты первых партий и только потом покупать этот принтер, будучи уверенным, что он будет работать сразу же после сборки.

А я напомню, что все интересные модели 3D принтеров, а также множество другого оборудования и расходников, вы найдёте в нашем интернет-магазине. Не забудьте посмотреть данный обзор в видеоформате

С вами был Сергей из компании «Цветной мир». До новых встреч!
